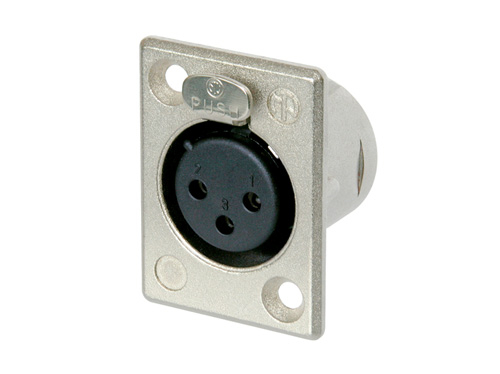

NEUTRIK NC3FP-1 FICHE EMBASE XLR3F TYPE
Ref: NC3FP-1
Embase femelle 3 pôles, contacts à souder, boîtier en nickel, contacts en argent
Le plus petit connecteur de montage sur panneau métallique de style traditionnel disponible avec de grandes coupelles à souder pour faciliter le câblage.
Caractéristiques et avantages
- Les plus petites prises de câblage dur disponibles avec de grandes coupelles à souder
- Embase femelle courte
- Compatible avec switchcraft D*M, D*F ; Canon XLB2*31, XLB2*32
Informations techniques
| Produit | |
| Titre | NC3FP-1 |
| Type de connexion | XLR |
| Le genre | femelle |
| Électrique | |
| Capacité entre les contacts | ≤ 4 pF |
| Résistance de contact | ≤ 5 mΩ |
| Résistance diélectrique | 1,5 kVcc |
| La resistance d’isolement | > 10 GΩ (initial) |
| Courant nominal par contact | 16 A |
| Tension nominale | < 50 V |
| Mécanique | |
| Force d’insertion | ≤ 20N |
| Force de retrait | ≤ 20N |
| Durée de vie | > 1000 cycles d’accouplement |
| Taille de fil | |
| Câblage | Contacts à souder |
| Dispositif de verrouillage | Serrure à loquet |
| Sens de montage | Montage avant |
| Forme du châssis | P |
| Matériel | |
| Contact de placage | 2 µm Ag sur 2 µm Ni |
| Contacts | Bronze (CuSn6) |
| Insérer | Polyamide (PA 6.6 30 % GR) |
| Élément de verrouillage | Acier Ck67 |
| Coquille | Zinc moulé sous pression (ZnAl4Cu1) |
| Placage de coque | Nickel |
| Environnement | |
| Inflammabilité | UL 94HB |
| Conformité aux normes | CEI 61076-2-103 |
| classe de protection | IP 40 |
| Soudabilité | Conforme à la CEI 68-2-20 |
| Écart de température | -30 °C à +80 °C |
